適用対象： クラウド管理の Firebox, ローカル管理の Firebox
ネットワーク ページで、ネットワーク名を選択すると、詳細なネットワーク情報が表示されます。
このページは、クラウド管理の Firebox またはクラウド レポート機能を備えたローカル管理の Firebox が WatchGuard Cloud に接続されている場合にのみ表示されます。
クラウド管理の Firebox またはクラウド レポート機能を備えたローカル管理の Firebox のネットワークの詳細を開くには、以下の手順を実行します。
- 監視 > デバイス の順に選択します。
- Firebox を選択します。

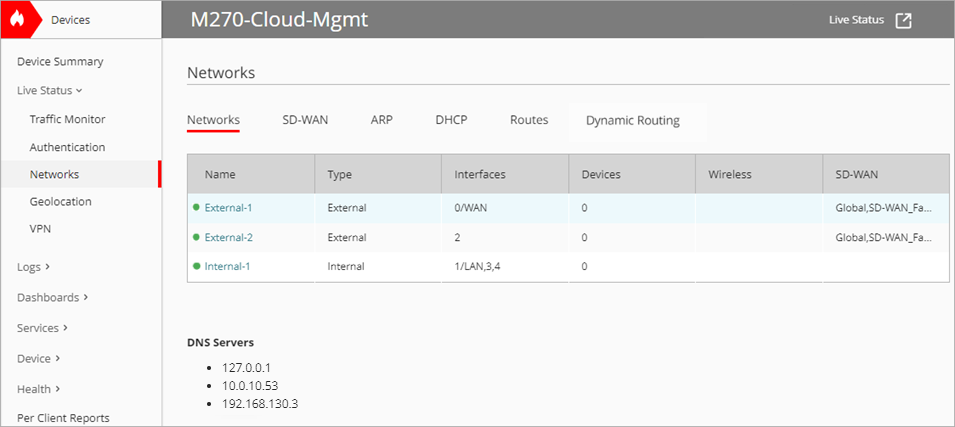

選択されている Firebox のデバイスの概要ページが開きます。 - ライブ ステータス > ネットワーク の順に選択します。
ネットワーク ページが開きます。このページは 30 秒ごとに自動的に更新されます。
- 名前 列で、詳細を表示するネットワークを選択します。
詳細ページが開きます。

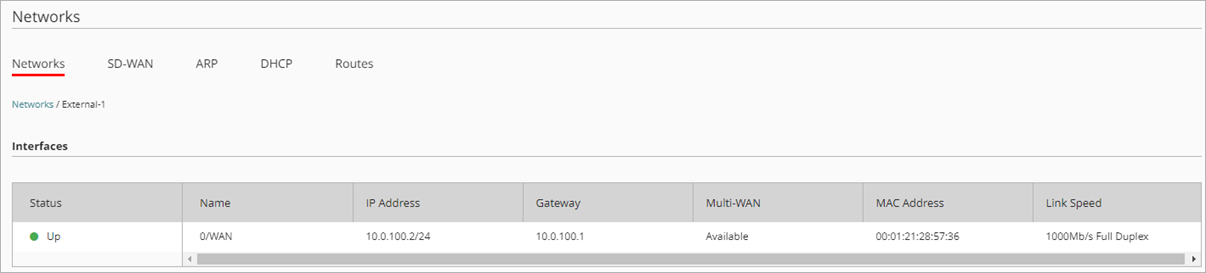

外部ネットワークの詳細ページ。詳細については、次を参照してください：外部ネットワーク。

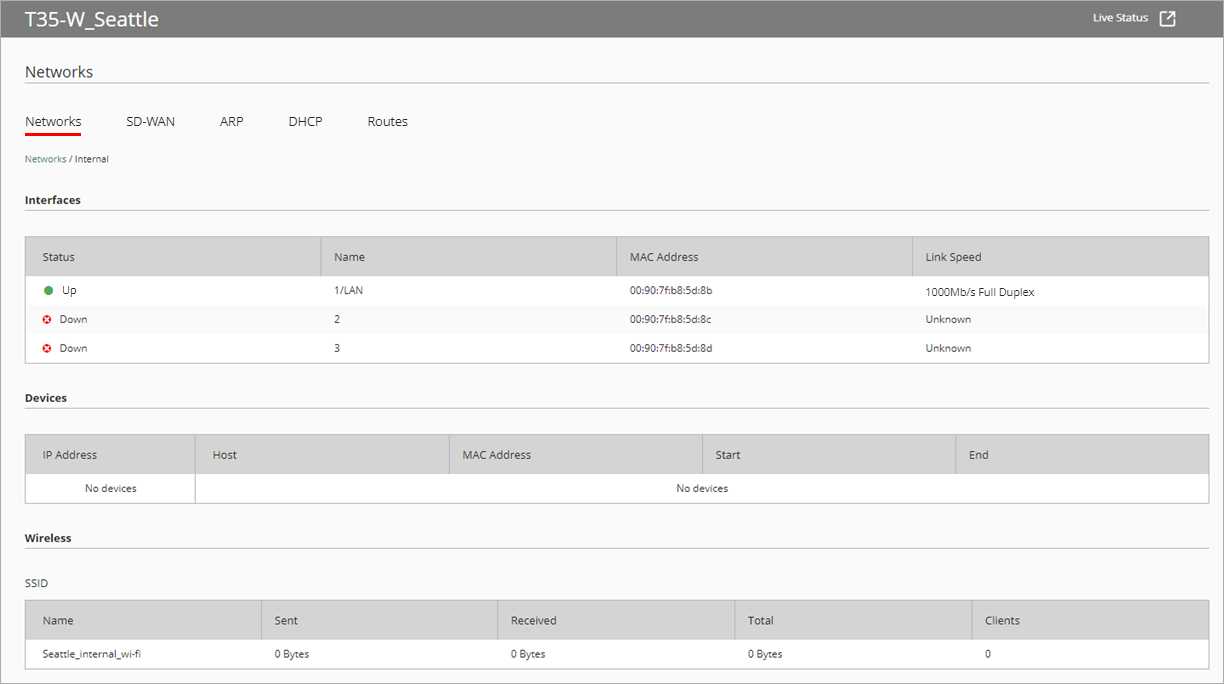

内部ネットワークの詳細ページ。詳細については、次を参照してください：内部ネットワークとゲスト ネットワーク。
外部ネットワーク
インターフェイス セクションに、インターフェイスの詳細情報が表示されます。
ステータス
インターフェイスが有効の場合はステータスが アップ です。それが有効でない場合は、ステータスは ダウン です。
名前
Firebox の物理インターフェイスの名前。
IP アドレス
Firebox 外部インターフェイスの IP アドレス。
Gateway
インターフェイスに定義されたゲートウェイの IP アドレス。
複数 WAN
複数 WAN インターフェイス ステータスに関する情報。
MAC アドレス
Firebox インターフェイスの MAC アドレス。
リンク スピード
インターフェイス ネットワーク接続のリンク スピード (Mb/秒)。

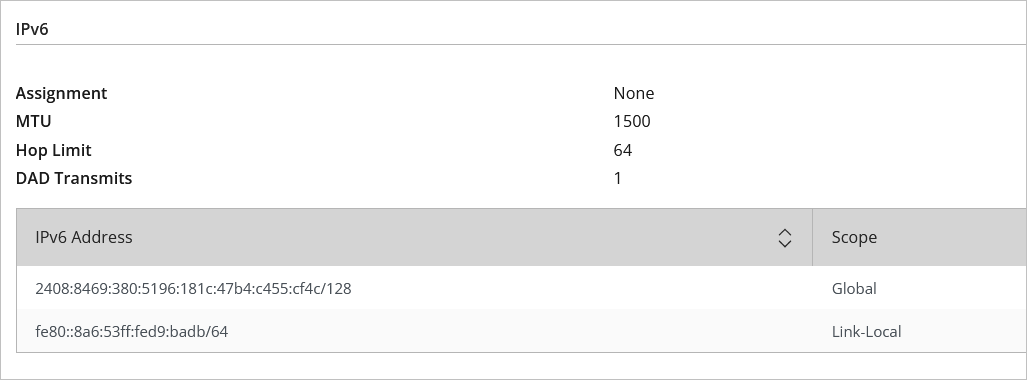

IPv6
インターフェイスで IPv6 を有効化すると、IPv6 セクションに、その構成に関する詳細情報が表示されます。
割り当て
この設定は、IPv6 アドレスの割り当て方法を示すものです。
- 静的 — IPv6 構成に静的 IPv6 アドレスが含まれます。
- 自動 — IPv6 アドレス自動構成 オプションが選択されています。
MTU
最大伝送単位です。
ホップの制限
ルーターでパケットを破棄される前に、パケットが通過できるネットワーク セグメントの数です。
DAD 送信
このリンクの DAD (重複アドレス検出) 送信の数です。
IPv6 アドレス
インターフェイスの IPv6 構成で指定されている IPv6 アドレスです。
対象範囲
IPv6 アドレスの範囲：グローバル またはリンクローカル。
内部ネットワークとゲスト ネットワーク
インターフェイス
インターフェイス セクションに、各インターフェイスの詳細情報が表示されます。
ステータス
インターフェイスがアクティブの場合は、ステータスがアップとなります。アクティブでない場合は、ステータスがダウンとなります。
名前
Firebox の物理インターフェイスの名前。
MAC アドレス
Firebox インターフェイスの MAC アドレス。
リンク スピード
インターフェイス ネットワーク接続のリンク スピード (Mb/秒)。
IPv6
インターフェイスで IPv6 を有効化すると、IPv6 セクションに、その構成に関する詳細情報が表示されます。
割り当て
この設定は、IPv6 アドレスの割り当て方法を示すものです。
- 静的 — IPv6 構成に静的 IPv6 アドレスが含まれます。
- 自動 — IPv6 構成には静的 IPv6 アドレスが含まれません。
MTU
最大伝送単位です。
ホップの制限
ルーターでパケットを破棄される前に、パケットが通過できるネットワーク セグメントの数です。
DAD 送信
このリンクの DAD (重複アドレス検出) 送信の数です。
IPv6 アドレス
インターフェイスの IPv6 構成で指定されている IPv6 アドレスです。
対象範囲
IPv6 アドレスの範囲：グローバル またはリンクローカル。
デバイス
デバイス セクションには、ネットワークの各デバイスの情報が表示されます。
IP アドレス
内部ネットワークまたはゲスト ネットワークのデバイスのネットワーク IP アドレス。
ホスト
デバイスのホスト名。
MAC アドレス
デバイスの MAC アドレス。
開始
デバイスからネットワークに接続された時間。
終了
デバイスの接続がネットワークから切断された時間。
4G LTE モデムまたは 5G モデム ネットワーク
4G LTE モデム ネットワーク または 5G モデム ネットワーク セクションには、LTE インターフェイス モジュールを備えた Firebox または統合 5G 機能を備えた Firebox の 4G LTE か 5G 接続の現時点のステータスが表示されます。
モデム ステータス
最初のセクションに、セルラー モデムが構成で有効化されているか無効化されているかが示されます。
2 番目のセクションに、SIM カードとセルラー接続のステータスが示されます。
- 準備完了 - SIM カードは装着されていますが、まだ携帯電話ネットワークに接続されていません。
- 準備未完了 — SIM カードが装着されていません。
- 接続済み — SIM カードが装着され、携帯電話ネットワークに接続されています。
- ロック済み — 不正使用を防ぐために、SIM カードがメーカーによってロックされています。SIM カードのロックを解除するには、PIN が必要です。
- ロック解除 — PIN が正常に指定され、SIM カードのロックが解除されていますが、まだネットワークには接続されていません。
Fireware Web UI または Firebox System Manager で、SIM カードをロック解除するできます。詳細については、次を参照してください：4G LTE モデムのステータス。
モデム IP
セルラー モデムの IP アドレス。
モデムのグローバル IPv6 アドレス (Fireware v12.11.1 以降)
5G 接続に IPv6 を必要とするプロバイダの IPv6 サポートを有効化した場合のモデムのグローバル IPv6 アドレス。
モデムのリンクローカル IPv6 アドレス (Fireware v12.11.1 以降)
5G 接続に IPv6 を必要とするプロバイダの IPv6 サポートを有効化した場合のモデムのリンクローカル IPv6 アドレス。
IPv6 が有効化された 5G モデムは IPv4 と IPv6 の両方のデュアル スタック機能をサポートしています。IPv6 は、プロバイダへの接続を確立する目的のみに使用され、それ以外の目的には使用されません。詳細については、次を参照してください：Firebox 4G LTE または 5G モデムを構成する。
信号
携帯サービス プロバイダの名前と携帯接続の信号強度。
アクセス ポイント名 (APN)
サービス プロバイダによってデバイスに自動的に割り当てられたセルラー設定名、または手動で接続に割り当てた APN を示します。APN の要件については、プロバイダにお問い合わせください。
ファームウェアのバージョン
セルラー モデムのファームウェア バージョン。

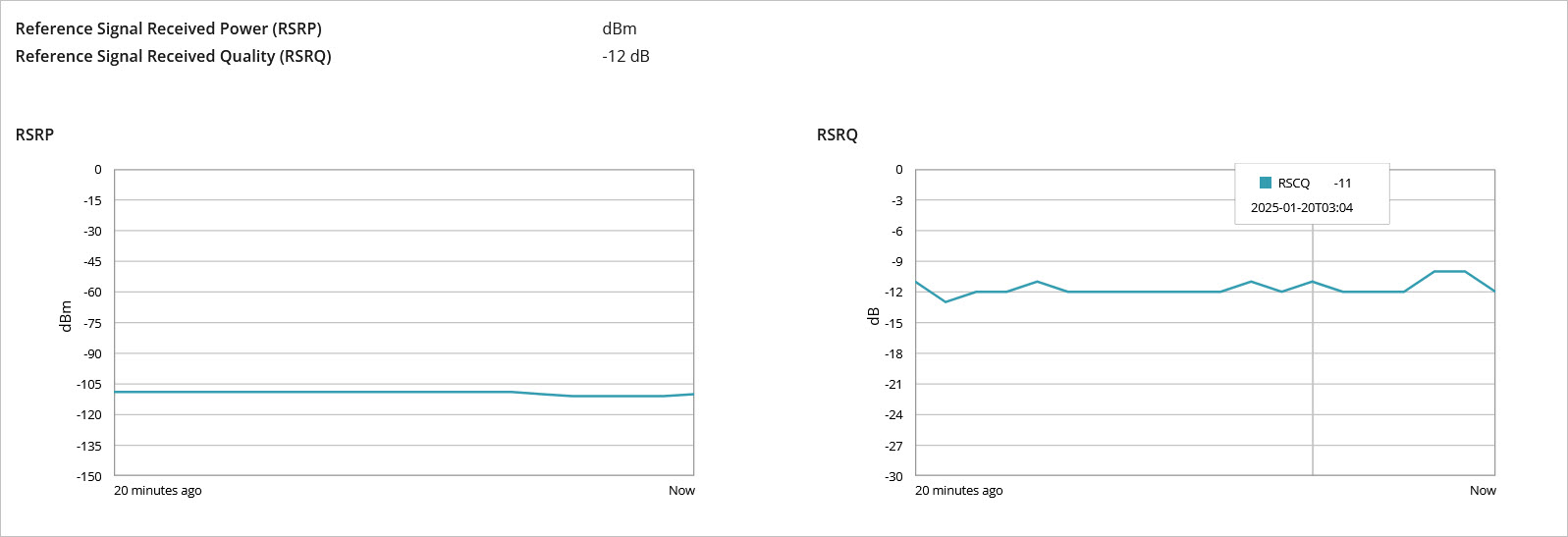

信号ステータス
RSRP (基準信号受信電力)
ミリワットあたりのデシベル (dBm) で示した受信信号電力。
RSRQ (基準信号受信品質)
同じ周波数におけるすべてのレベルの信号に対する受信信号電力 (RSRP) の比率をデシベル (dB) で示した受信品質の指標。RSRQ の値が高いほど、SN 比が優れていることを示します。
ワイヤレス
ワイヤレス セクションには、各ワイヤレス ネットワークおよび接続されているワイヤレス クライアントに関する情報が表示されます。詳細については、次を参照してください：Firebox ワイヤレスを構成する。
SSID
各 SSID について、以下の情報を表示することができます。
名前
ワイヤレス ネットワークの名前。
送信済み
ワイヤレス ネットワーク経由で送信されたバイト数。
受信済み
ワイヤレス ネットワーク経由で受信されたバイト数。
合計
ワイヤレス ネットワーク経由で送受信されたバイト数の合計。
クライアント
現時点でワイヤレス ネットワークに接続されているクライアント数。
周波数帯域
SSID がブロードキャストされる周波数帯域。(2.4 GHz、5 GHz、または両方)
ワイヤレス クライアント
Firebox の SSID に関連付けられている各ワイヤレス クライアントについて、以下の情報を表示することができます。
MAC アドレス
クライアント デバイスの MAC アドレス。
IP アドレス
クライアント デバイスのネットワーク IP アドレス。
ホスト
クライアント デバイスのホスト名。
送信済み
クライアント デバイスから送信されたバイト数。
受信済み
クライアント デバイスで受信されたバイト数。
無線
クライアント デバイスが接続されているワイヤレス無線。
信号強度
ワイヤレス クライアントのワイヤレス信号電力レベル。
高い信号強度により信頼性と速度が向上されます。
信号強度は -dBm 単位 (0～-100) で表示されます。これは計測電力の比率を 1 ミリワットを基準とするデシベルで (dB) 示したものです。
値が 0 に近いほど、信号は強くなります。たとえば、-40 dBm の信号強度のほうが -60 dBm よりも強いということになります。
