Gilt für: Cloud-verwaltete Fireboxen
Die Informationen auf der Seite Traffic Shaping können Sie bei der Überwachung der Netzwerk-Performance und Bandbreite unterstützen. Sie können die statistischen Daten zur Bandbreite für denjenigen Datenverkehr anzeigen, den Sie mit Traffic Shaping-Richtlinien steuern, und Sie können die von der jeweiligen Richtlinien verwendeten Regel und Anwendungen einsehen. Darüber hinaus können Sie neben der Bandbreitenstatistik, der aktuellen Bandbreite und der Auslastung auch einen Prozentsatz der konfigurierten maximalen Bandbreite für eine Traffic Shaping-Richtlinie anzeigen.
Diese Seite ist nur verfügbar, wenn Sie eine Cloud-verwaltete Firebox mit WatchGuard Cloud verbinden. Sie können keine lokal verwaltete Firebox mit Traffic Shaping überwachen.
In WatchGuard Cloud können Sie mit Traffic Shaping Folgendes überwachen:
- Garantierte Bandbreite für jeden Benutzer
- Garantierte Bandbreite für alle Benutzer
- Begrenzte Bandbreite für jeden Benutzer
- Begrenzte Bandbreite für alle Benutzer
Cloud-Überwachung ist weder für QoS-Kennzeichnungen verfügbar noch gibt es Protokollmeldungen. Falls Sie eine QoS-Kennzeichnung für Ihr Netzwerk verifizieren wollen, können Sie Datenverkehrspakete in Ihrem Netzwerk für den Hexadezimalwert der QoS-Anzeige analysieren. Weitere Informationen finden Sie unter Netzwerk-Diagnoseaufgaben in WatchGuard Cloud ausführen.
Traffic Shaping-Informationen überwachen
In den Datenverkehrsverwaltungsstatistiken entspricht 1 kbit/s 1.024 Bit je Sekunde.
So überwachen Sie Traffic Shaping-Informationen für Cloud-verwaltete Fireboxen:
- Wählen Sie Überwachen > Geräte.
- Wählen Sie eine Firebox.
Die Seite Gerätezusammenfassung für die ausgewählte Firebox wird geöffnet. - Wählen Sie Live Status > Traffic Shaping.
Die Seite Traffic Shaping wird geöffnet.
Um den Live Status in einem neuen Fenster zu öffnen, klicken Sie auf
oben rechts im WatchGuard Cloud-Fenster.
Echtzeitdaten für regelgesteuerten Datenverkehr

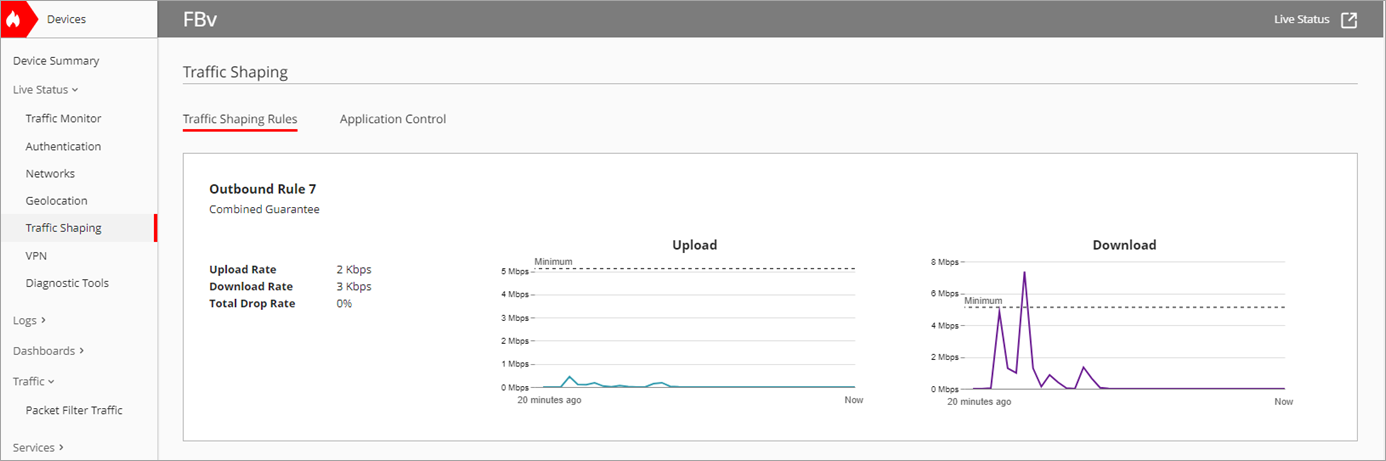

Auf der Registerkarte Traffic Shaping-Richtlinien können Sie Echtzeit-Daten zu derzeit aktiven Traffic Shaping-Richtlinien auf der Firebox anzeigen. Die Registerkarte zeigt Daten für Traffic Shaping-Richtlinien für Regeln. Die Kacheln werden alle 30 Sekunden neu geladen und zeigen die Aktivität der letzten 20 Minuten.
Wenn Sie die Seite Traffic Shaping verlassen, wird die 20-Minuten-Zeitleiste neu gestartet.
Auf der Seite Traffic Shaping-Richtlinien können Sie die folgenden Echtzeit-Daten anzeigen:
Benutzer insgesamt
Die Anzahl Benutzer, die sich derzeit die in dieser Richtlinie zugewiesene Bandbreite teilen.
Upload-Nutzung
Anteil der aktuell genutzten Upload-Bandbreite. Es ist die Rate geteilt durch die maximale Bandbreite.
Uploadrate
Aktuelle Uploadrate für die von der jeweiligen Richtlinie gehandhabten Datenverkehr.
Downloadrate
Aktuelle Uploadrate für die von der jeweiligen Richtlinie gehandhabten Datenverkehr.
Download-Nutzung
Anteil der aktuell genutzten Download-Bandbreite. Es ist die Rate geteilt durch die maximale Bandbreite.
Drop-Rate gesamt
Drop-Rate-Verlauf für gehandhabte Pakete nach Richtlinie. Die statistische Drop-Rate ist der durchschnittliche Anteil der Pakete, die für den gesamten von der Traffic Shaping-Richtlinie gehandhabten Datenverkehr verworfen wurden, ab dem Zeitpunkt, an dem diese erstellt oder zuletzt geändert wurde oder ab dem Zeitpunkt, an dem das Gerät zum letzten Mal neu gestartet wurde.

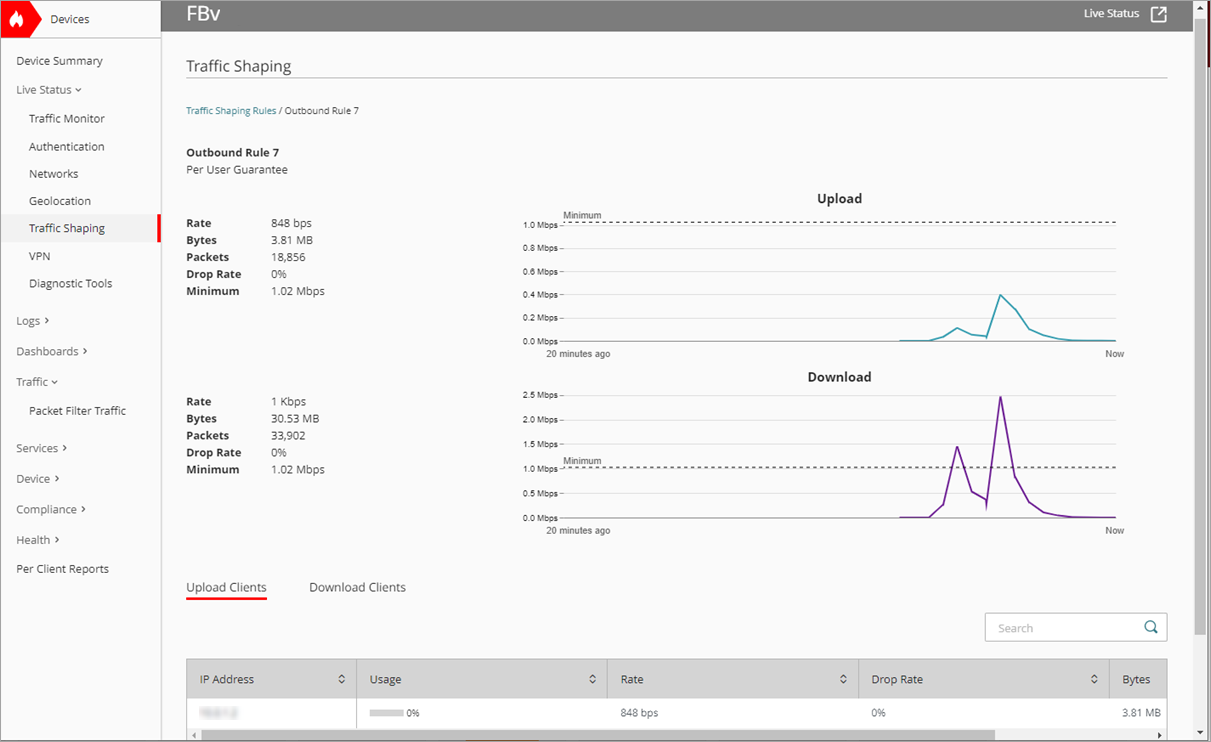

Echtzeitdaten für regelgesteuerten Datenverkehr nach Richtlinie
Für weitere Informationen über eine Traffic Shaping-Richtlinie klicken Sie auf die Kachel.
Zu den für eine einzelne Richtlinie verfügbaren Informationen gehören:
Nutzung
Anteil der aktuell genutzten Bandbreitenbegrenzung. Es ist die Rate geteilt durch die maximale Bandbreite.
Rate
Aktuelle Datenübertragungsrate für den von der jeweiligen Richtlinie gehandhabten Datenverkehr.
Bytes
Aktuelle Anzahl von Bytes für den von der jeweiligen Richtlinie gehandhabten Datenverkehr.
Pakete
Gesamtzahl der Pakete.
Drop-Rate
Drop-Rate-Verlauf für gehandhabte Pakete nach Richtlinie. Die statistische Drop-Rate ist der durchschnittliche Anteil der Pakete, die aus dem gesamten von der Traffic Shaping-Richtlinie gehandhabten Datenverkehr verworfen wurden, ab dem Zeitpunkt, an dem diese erstellt oder zuletzt geändert wurde oder ab dem Zeitpunkt, an dem das Gerät zum letzten Mal neu gestartet wurde.
Minimum und Maximum
Die in der Traffic Shaping-Richtlinie konfigurierten Werte für garantierte und begrenzte Bandbreite.
Echtzeitdaten für Application Control-Datenverkehr

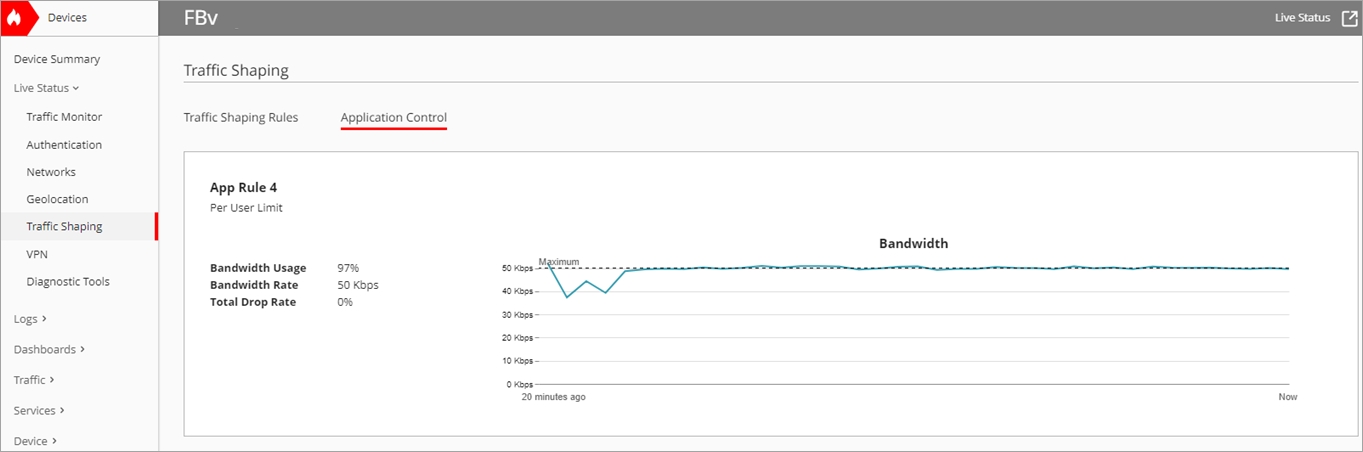

Auf der Registerkarte Application Control können Sie Echtzeitdaten zu den derzeit aktiven Verbindungen über Ihre Firebox anzeigen. Die Registerkarte zeigt Daten für Traffic Shaping-Richtlinien mit Inhaltsfilterung. Die Kacheln werden alle 30 Sekunden neu geladen und zeigen die Aktivität der letzten 20 Minuten.
Wenn Sie die Seite Traffic Shaping verlassen, wird die 20-Minuten-Zeitleiste neu gestartet.
Auf der Registerkarte Application Control können Sie die folgenden Echtzeit-Daten anzeigen:
Bandbreitenverbrauch
Anteil der aktuell genutzten Bandbreitenbegrenzung. Es ist die Rate geteilt durch die maximale Bandbreite.
Bandbreiten-Rate
Anteil der aktuellen Bandbreitenrate für den von der jeweiligen Richtlinie gehandhabten Datenverkehr.
Drop-Rate gesamt
Drop-Rate-Verlauf für gehandhabte Pakete nach Richtlinie. Die statistische Drop-Rate ist der durchschnittliche Anteil der Pakete, die für den gesamten von der Traffic Shaping-Richtlinie gehandhabten Datenverkehr verworfen wurden, ab dem Zeitpunkt, an dem diese erstellt oder zuletzt geändert wurde oder ab dem Zeitpunkt, an dem das Gerät zum letzten Mal neu gestartet wurde.
Für weitere Informationen über die Daten für die Traffic Shaping-Richtlinie klicken Sie auf die Kachel.

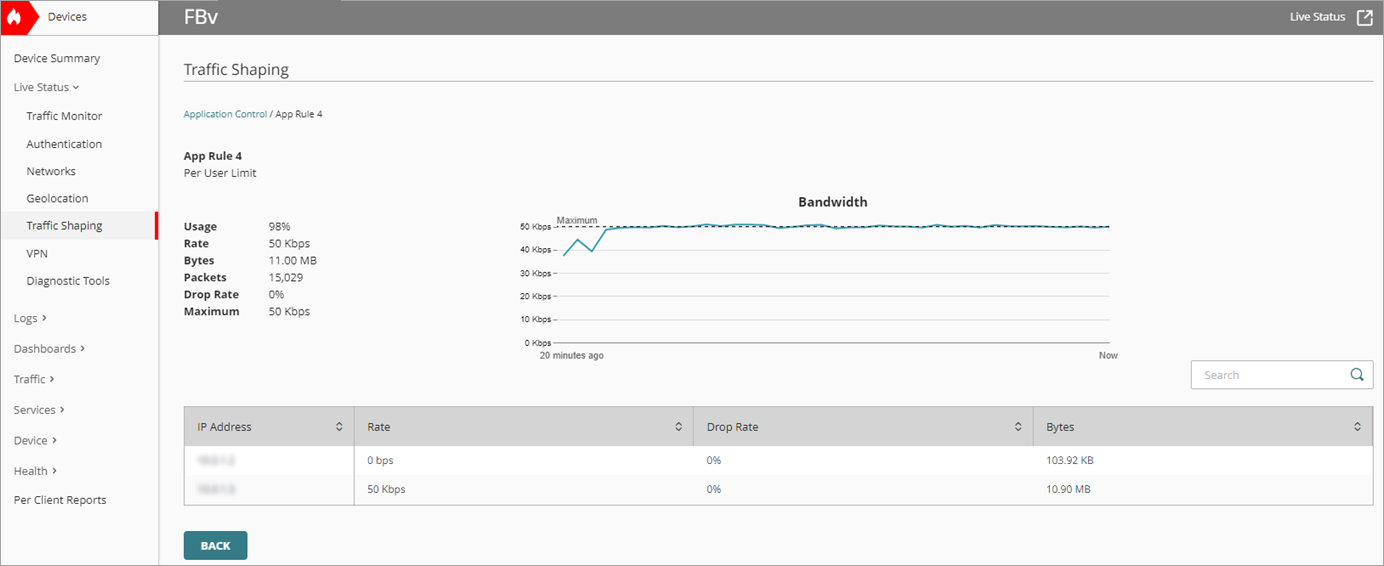

Echtzeitdaten für Application Control-Datenverkehr nach Richtlinie
Die verfügbaren Informationen über eine einzelne Traffic Shaping-Richtlinie für die Application Control beinhalten:
Nutzung
Anteil der aktuell genutzten Bandbreitenbegrenzung. Es ist die Rate geteilt durch die maximale Bandbreite.
Rate
Aktuelle Datenübertragungsrate für den von der jeweiligen Richtlinie gehandhabten Datenverkehr.
Bytes
Aktuelle Anzahl von Bytes für den von der jeweiligen Richtlinie gehandhabten Datenverkehr.
Pakete
Gesamtzahl der Pakete.
Drop-Rate
Drop-Rate-Verlauf für gehandhabte Pakete nach Richtlinie. Die statistische Drop-Rate ist der durchschnittliche Anteil der Pakete, die für den gesamten von der Traffic Shaping-Richtlinie gehandhabten Datenverkehr verworfen wurden, ab dem Zeitpunkt, an dem diese erstellt oder zuletzt geändert wurde oder ab dem Zeitpunkt, an dem das Gerät zum letzten Mal neu gestartet wurde.
Minimum und Maximum
Die in der Traffic Shaping-Richtlinie konfigurierten Werte für garantierte und begrenzte Bandbreite.
