4G LTE モデムのステータス

4G LTE モデムの詳細や統計情報を確認するには、Fireware Web UI で システムステータス > 4G LTE モデム の順に選択します。

LTE モデムを有効にして構成するには、ネットワーク > 4G LTE モデム の順に選択します。詳細については、LTE モデムを構成するを参照してください。

4G LTE モデムのメニューオプションを表示するには、Firebox T80 に LTE インターフェイスモジュールをインストールして有効にする必要があります。

通信会社

通信会社 タブには、以下の情報が含まれています。

Screen shot of the System Status > 4G LTE Modem > Carrier tab in Fireware Web UI

準備完了 - SIM カードは装着されていますが、まだ携帯電話ネットワークに接続されていません。
準備未完了 - SIM カードが装着されていません。
接続済み - SIM カードが装着され、携帯電話ネットワークに接続されています。
ロック済み - 不正使用を防ぐために、SIM カードがメーカーによってロックされています。SIM カードのロックを解除するには、PIN が必要です。詳細については、SIM カードの PIN でのロックを参照してください。
ロック解除 - PIN が正常に指定され、SIM カードのロックが解除されていますが、まだネットワークには接続されていません。詳細については、SIM カードの PIN でのロックを参照してください。

モデム IP アドレス — LTE モデムの IP アドレス。
信号の種類 - 3G や 4G などの携帯電話接続の種類。
信号強度 — 携帯電話接続の信号強度。
プロバイダ — 携帯電話サービスプロバイダの名前。
アクセスポイント名 (APN) — サービスプロバイダによって自動的に割り当てられた携帯電話の設定名、または LTE モデムを有効にした際に手動で接続に割り当てた APN を示します。APN の要件については、プロバイダにお問い合わせください。
ファームウェアのバージョン — LTE モデムのファームウェアのバージョン。

統計

統計タブには、以下の情報が含まれています。

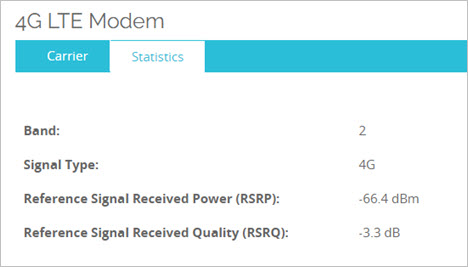

Screen shot of the System Status > 4G LTE Modem > Statistics tab in Fireware Web UI

帯域 — 使用されている LTE の周波数帯域。
信号の種類 - 3G や 4G などの携帯電話接続の種類。

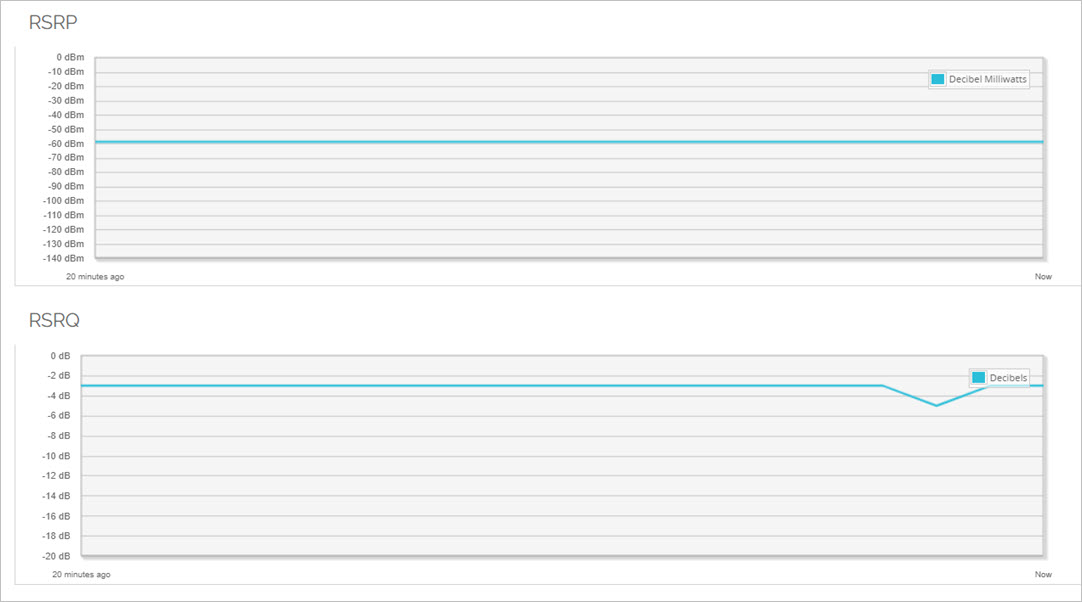

基準信号受信電力 (RSRP) — 受信信号電力をデシベルミリワット (dBm) で表したもの。
基準信号受信品質 (RSRQ) — 同じ周波数のすべてのレベルの信号に対する受信信号電力 (RSRP) の比率をデシベル (dB) で表したもの。RSRQ の値が高いほど、SN 比が優れていることを示します。

SIM カードの PIN でのロック

一部の携帯電話会社では、不正使用を防ぐために、SIM カードを PIN でロックしています。SIM カードがロックされている場合は、PIN を指定して SIM カードのロックを解除することができます。

PIN がわからない場合は、SIM カードの無効化またはロック解除の方法について、携帯電話会社にお問い合わせください。PIN を何度も間違えて入力すると、SIM カードがロックされて使用できなくなるため、PIN を推測することは避けてください。

正しい PIN を指定すると、Firebox は SIM カードのロックを解除し、PIN が永久に無効になります。この操作は SIM カードに対して行われるため、Firebox を再起動する場合、または出荷時の既定設定に復元する場合に、PIN が再び求められることはありません。

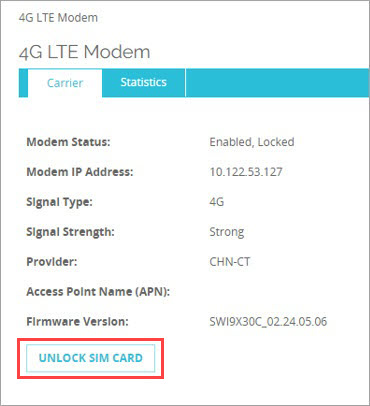

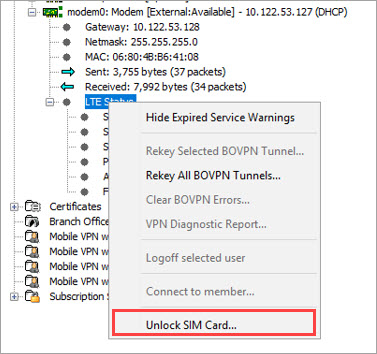

SIM カードのロック解除オプションは、Firebox がロックされた SIM カードを検出した場合にのみ表示されます。
