S'applique À : Points d'Accès Gérés par WatchGuard Cloud (AP130, AP230W, AP330, AP332CR, AP430CR, AP432)
Dans cette section, vous déterminez comment placer les points d'accès et choisir les canaux sans fil à utiliser dans votre déploiement.
- À Propos de l'Intensité du Signal et des Niveaux de Bruit Sans Fil
- Étude de Site Prédictive
- Meilleures Pratiques de Fixation des Points d'Accès
- Sélection et Planification des Canaux pour les Bandes 2,4 GHz et 5 GHz
À Propos de l'Intensité du Signal et des Niveaux de Bruit Sans Fil
Afin que tous les utilisateurs de votre environnement obtiennent un signal sans fil puissant, observez ces consignes lors de l'installation de vos points d'accès WatchGuard.
Intensité du Signal
L'intensité du signal est le niveau de puissance du signal sans fil reçu par le client sans fil.
- Une forte intensité du signal entraine des connexions plus fiables et des vitesses plus élevées.
- L'intensité du signal est mesurée en dBm (0 à -100). Il s'agit du rapport de puissance en décibels (dB) entre la puissance mesurée référencé à un milliwatt (mW).
- Plus la valeur est proche de 0, plus le signal est fort. Par exemple, -41 dBm est un signal plus puissant que -61 dBm.
Niveau de Bruit
Le niveau de bruit indique la quantité de bruit de fond dans votre environnement.
- Si le niveau de bruit est trop élevé, il peut dégrader la puissance et les performances du signal sans fil.
- Le niveau de bruit est mesuré en dBm (0 à -100). Il s'agit du rapport de puissance en décibels (dB) entre la puissance mesurée référencé à un milliwatt (mW).
- Plus la valeur est proche de 0, plus le niveau de bruit est élevé.
- Des valeurs négatives indiquent un bruit de fond plus faible. À titre d'exemple, -96 dBm est un niveau de bruit inférieur à -20 dBm.
Rapport Signal/Bruit
Le rapport signal/bruit (RSB) est le rapport entre l'intensité du signal et le niveau de bruit.
- Cette valeur est représentée en décibels (dB).
- En général, le rapport signal/bruit doit être au moins égal à +25 dB. Les valeurs inférieures à +25 dB entraînent une performance et des vitesses de mauvaise qualité.
Par exemple :
- Si l'intensité du signal est de -41 dBm et le niveau de bruit de -50 dBm, le résultat est un mauvais rapport signal/bruit de +9 dB.
- Si l'intensité du signal est de -41 dBm et le niveau de bruit de -96 dBm, le résultat est un excellent rapport signal/bruit de +55 dB.
Interférences RF
Les interférences causées par des périphériques Wi-Fi ou autres peuvent réduire considérablement les performances des réseaux sans fil. Pour optimiser les performances de votre réseau sans fil, vous devez pouvoir identifier, localiser et éviter les sources d'interférence. Pour vous permettre d'identifier les sources d'interférence, vous pouvez exécuter une analyse de spectre lors des phases de préinstallation et de post-déploiement.
Sources d'Interférence Wi-Fi
- Points d'accès personnels
- Clients défaillants
- Réseau sans fil mal conçu ou mauvaise configuration
- Points d'accès voisins et clients externes à votre réseau
Sources d'Interférences Non Wi-Fi
- Contrôleurs de jeux vidéo
- Fours à micro-ondes
- Caméras de sécurité
- Périphériques ZigBee
- Téléphones sans fil
- Périphériques Bluetooth
Étude de Site Prédictive
Utilisez un logiciel d'étude de site prédictive de manière à élaborer un plan de placement des points d'accès et estimer la couverture et la capacité. Vous pouvez utiliser le plan d'étude de site prédictive pour générer des recommandations en termes de placement des points d'accès et de plan des canaux, comprenant la couverture, le rapport signal/bruit et les informations relatives aux interférences afin de faciliter votre déploiement.
Vous devez fournir des informations concernant les facteurs suivants pour une planification de capacité correcte :
- Préciser les types et la quantité de clients (utilisation actuelle et croissance prévue)
- Spécifier les applications (actuellement utilisées et croissance prévue) et les exigences en matière de streaming
- Conception de la capacité et de la couverture
- Utiliser des plans d'étage de bonne qualité
- Spécifier une échelle précise pour le plan d'étage
- Tenir compte des éventuelles fuites RF entre les étages
WatchGuard fournit à ses partenaires un Questionnaire Client sur les Besoins Wi-Fi leur permettant de créer des études de site prédictives. Pour de plus amples informations, connectez-vous à votre compte partenaire sur le site Web de WatchGuard et accédez à Produit > Vendre Secure Wi-Fi.
Pour de plus amples informations, accédez à Étude de Site Sans Fil Watchguard.
Référence d'Atténuation en Intérieur
Afin de garantir l'exactitude de votre étude de site prédictive, mesurez les valeurs d'atténuation réelles des obstacles du site de déploiement. Vous pouvez utiliser ces valeurs d'atténuation dans votre étude de site. Pour mesurer les valeurs d'atténuation, vous devez utiliser un point d'accès et un smartphone avec une application telle que Wi-Fi Analyzer.

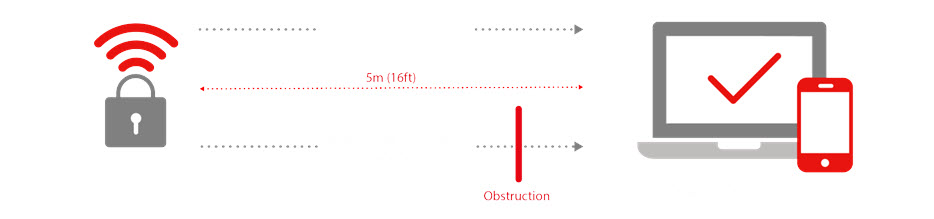

Pour effectuer la mesure, mesurez le niveau du signal détecté par le client lorsque le client et le point d'accès sont distants de 5 mètres et que la ligne de mire est dégagée. Vérifiez ensuite à nouveau le niveau du signal à la même distance avec l'obstacle placé entre le point d'accès et le smartphone.
La différence entre le relevé de ligne de mire et le second relevé correspond à la mesure du niveau d'atténuation de l'obstacle. Les valeurs d'atténuation que vous obtenez peuvent améliorer la précision de votre étude de site prédictive.
Exemple de mesures :
- À 5 Mètres en ligne de mire = -54 dBm
- À 5 Mètres derrière un obstacle = -57 dBm
- Atténuation par Obstruction = 3 dB (une perte de 3 dB correspond à une perte de signal de 50 %)
Ce tableau présente les valeurs estimées d'atténuation des matériaux courants dans un déploiement standard. Tenez compte de la variabilité de l'atténuation d'un type de matériau spécifique (par exemple +/- 10 dB pour le béton et le mur de briques). Des valeurs d'atténuation précises permettent d'obtenir une étude de site prédictive plus précise.
|
Estimations d'Atténuation |
||
|---|---|---|
|
|
Atténuation Estimée sur la Bande 2,4 GHz |
Atténuation Estimée sur la Bande 5 GHz |
|
Porte en acier |
16 dB (+/- 3 dB) |
28 dB (+/- 3 dB) |
|
Mur en béton ou briques |
12 dB (+/- 6 dB) |
20 dB (+/- 10 dB) |
|
Verre revêtu ou double vitrage |
12 dB (+/- 1 dB) |
20 dB (+/- 1 dB) |
|
Paroi de cabine |
4 dB (+/- 1 dB) |
6 dB (+/- 2 dB) |
|
Porte en bois |
4 dB (+/- 1 dB) |
6 dB (+/- 1 dB) |
|
Vitre ou fenêtre (non teintée) |
3 dB (+/- 1 dB) |
7 dB (+/- 1 dB) |
|
Cloison sèche (intérieure) |
3 dB (+/- 1 dB) |
4 dB (+/- 1 dB) |
|
Dalles de plafond, rideaux, stores |
1 dB (+/- 0,5 dB) |
2 dB (+/- 1 dB) |
Règle des 10 et des 3
Vous pouvez augmenter ou diminuer la puissance en raison de plusieurs facteurs tels que le gain de l'antenne et la perte d'atténuation due à la distance entre les points d'accès et les clients
- Si vous perdez -3 dB, vous perdez la moitié de la puissance initiale
- Si vous gagnez +3 dB, vous gagnez 2 fois la puissance initiale
- Si vous perdez -10 dB, il s'agit d'un dixième de la puissance initiale
- Si vous gagnez +10dB, vous multipliez par 10 la puissance initiale
Meilleures Pratiques de Fixation des Points d'Accès
Les points d'accès WatchGuard d'intérieur sont généralement fixés à des murs ou au plafond. Les points d'accès d'extérieur sont généralement fixés à des murs ou des poteaux.
- De plus amples informations sur les options de fixation figurent dans les Guides du Matériel des Points d'Accès WatchGuard.
- Vous trouverez les informations concernant les diagrammes de rayonnement (interne et externe) des antennes des points d'accès WatchGuard sur les fiches techniques des périphériques correspondants sur le site Web de WatchGuard.
Fixation Murale
Bien qu'ils ne soient pas aussi courants que les modèles de plafond, les points d'accès muraux conviennent également à la plupart des pièces. Les points d'accès muraux sont également utilisés dans les grandes salles telles que les auditoriums, où les fixations de plafond sont incommodes en raison de la hauteur ou de l'accessibilité du plafond. Si vous fixez les points d'accès à l'aide d'un support mural, tenez compte des diagrammes de rayonnement des antennes, notamment des diagrammes du lobe arrière, du modèle de périphérique que vous déployez.
Fixation au Plafond

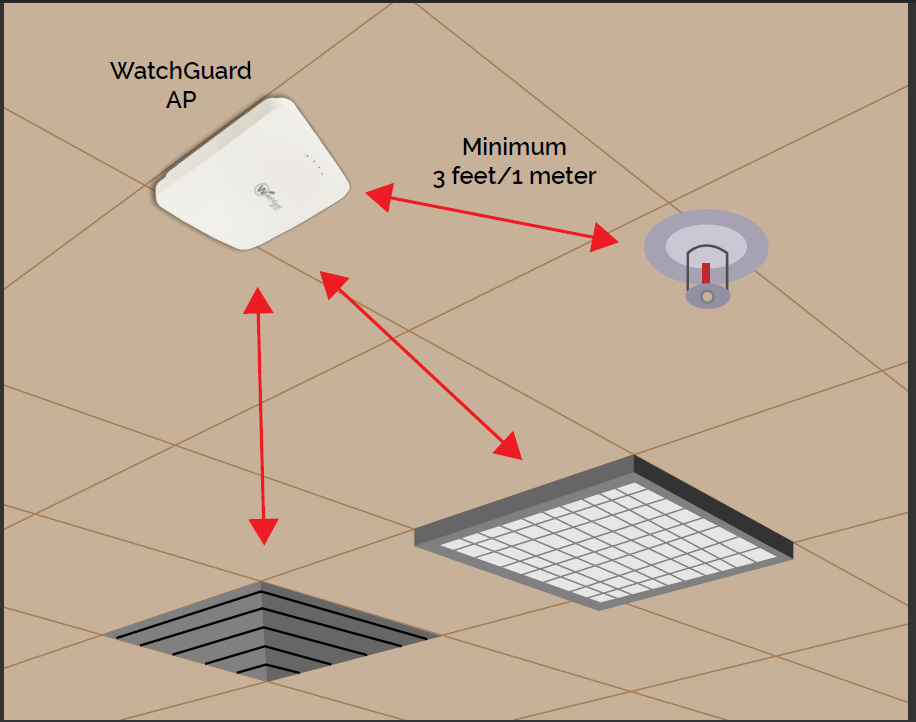

La plupart des déploiements de réseaux sans fil emploient des fixations au plafond. Lorsque vous fixez des points d'accès au plafond, il est préférable de les monter sous le plafond. Ne dissimulez pas les points d'accès au-dessus d'un plafond suspendu à des fins esthétiques ou de sécurité physique. L'espace de plafond peut comprendre des structures métalliques telles que des tuyaux ou des gaines susceptibles d'atténuer les transmissions RF.
Proximité Structurelle et Interférences Électriques
Les facteurs suivants peuvent nuire à la fiabilité et aux performances du réseau sans fil :
- Obstacles physiques susceptibles d'entraver les transmissions radio
- Interférences radioélectriques (RFI) issues des périphériques électroniques et d'autres sources radioélectriques
- Interférences électromagnétiques (EMI) des ampoules fluorescentes, des moteurs et des appareils électroménagers
- Mauvais positionnement de l'antenne du point d'accès
- Sélection incorrecte de l'antenne
- Distance entre les clients et les points d'accès
Placement des Points d'Accès

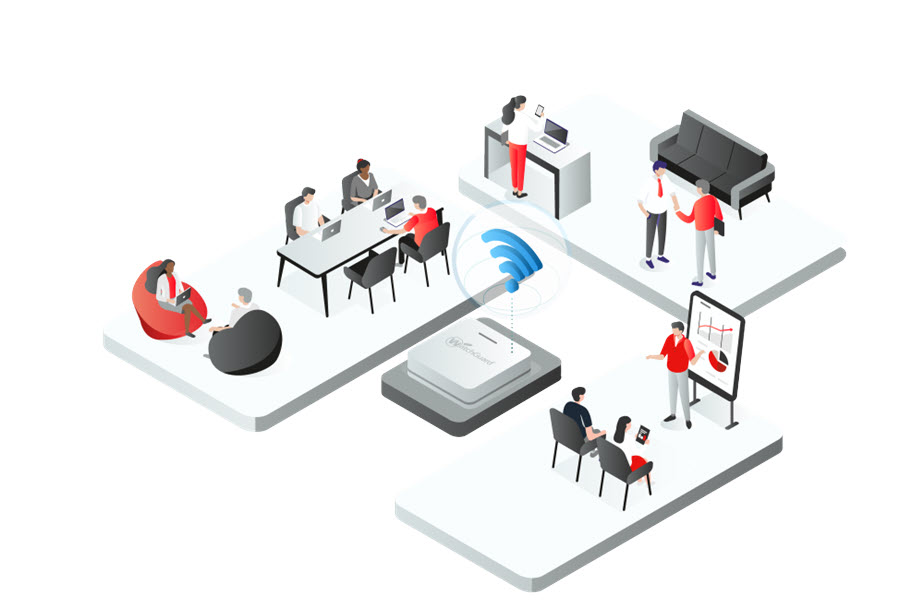

Afin d'obtenir une couverture sans fil optimale et fournir aux clients de votre environnement un signal sans fil puissant, observez les consignes suivantes lors du placement de vos points d'accès WatchGuard :

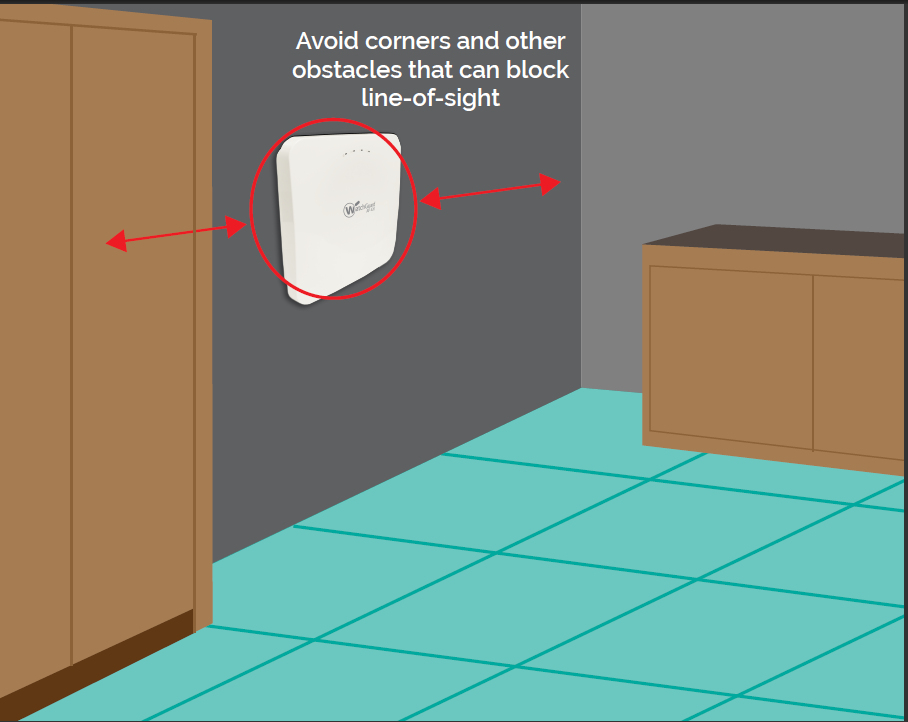

- Installez vos points d'accès dans un emplacement central, loin de tout coin, mur ou autre obstacle physique pour fournir une couverture maximale du signal.
- Installez vos points d'accès en hauteur pour garantir la réception optimale du signal et les meilleures performances du réseau sans fil. En général, un point d'accès peut couvrir jusqu'à environ 185 mètres carrés, valeur susceptible à des variations liées à l'environnement physique et aux interférences sans fil.
- Veillez à ne pas installer un point d'accès à proximité de périphériques électroniques susceptibles d'interférer avec le signal tels que les téléviseurs, les fours à micro-ondes, les téléphones sans fil, les climatiseurs, les ventilateurs ou tout autre type de matériel susceptible de provoquer des interférences de signal.

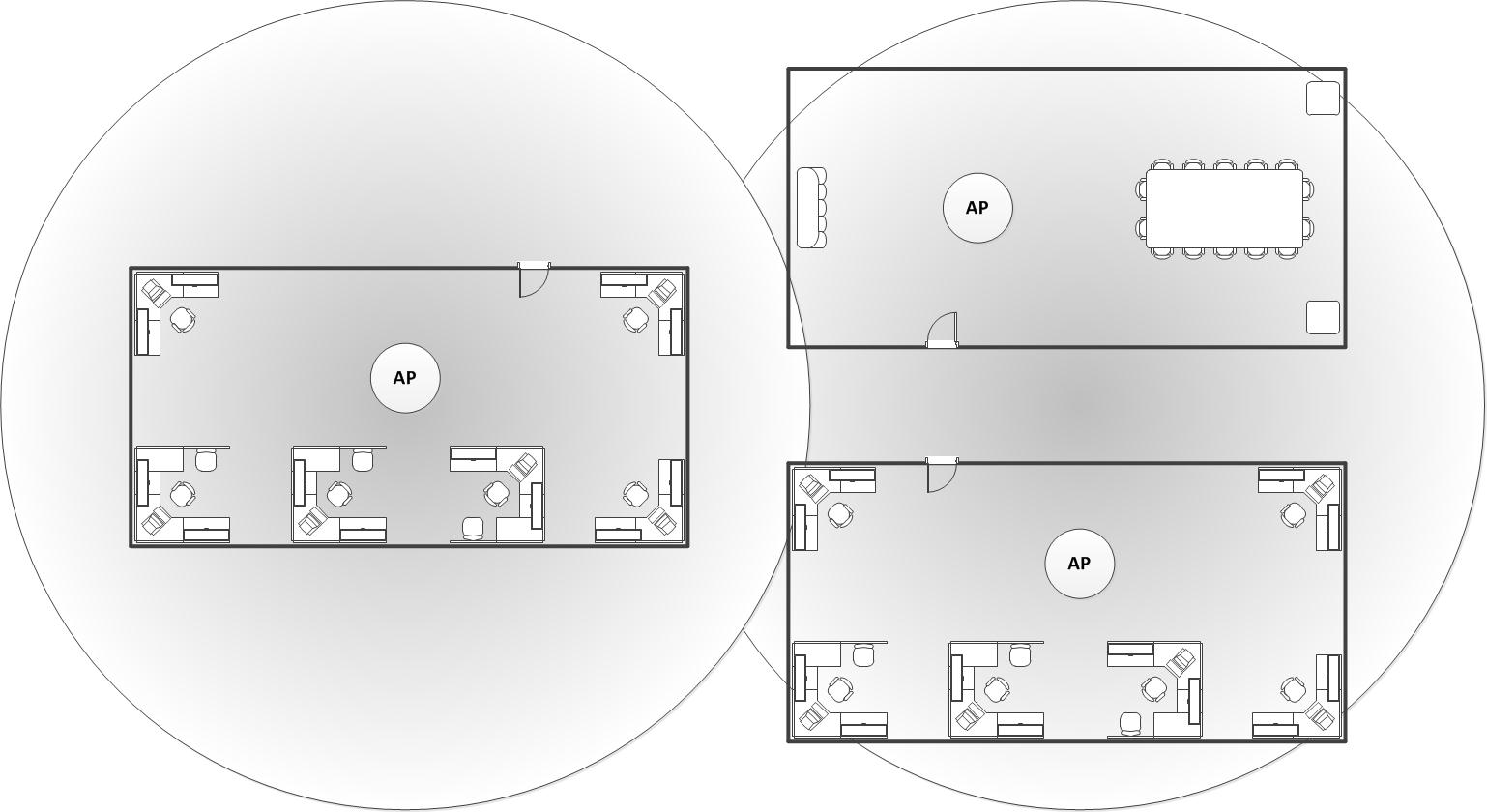

- Si vous installez plusieurs points d'accès, veillez à les espacer afin d'assurer la couverture maximale de votre réseau sans fil disponible.

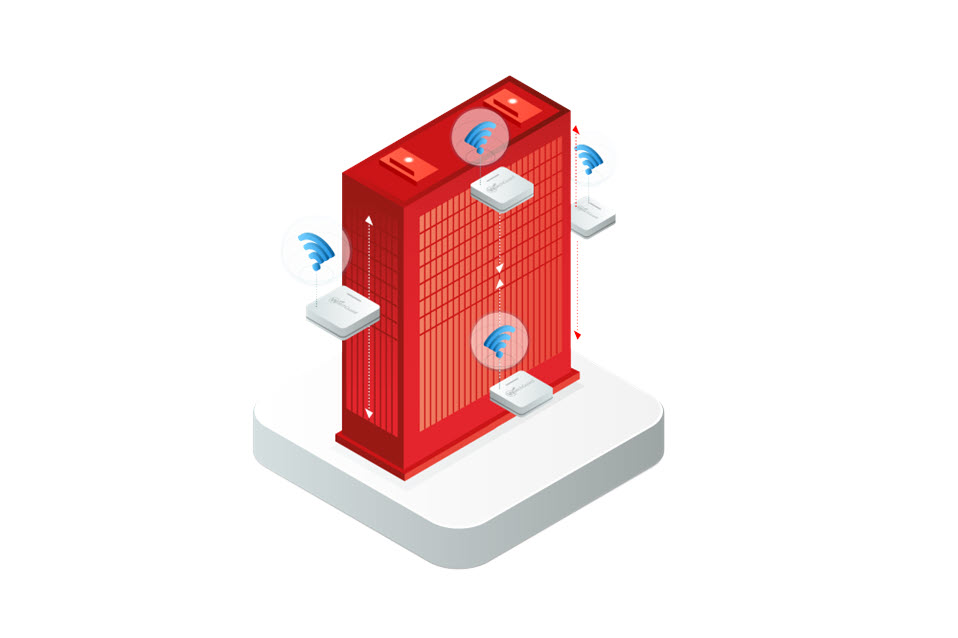

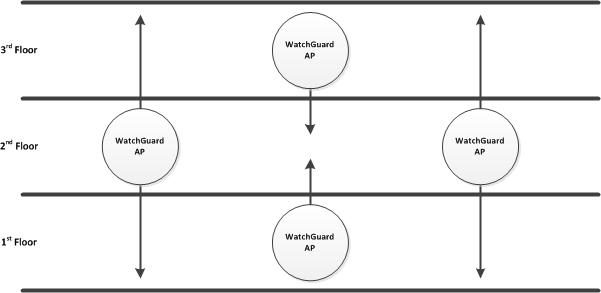

- Pour obtenir une couverture sans fil sur plusieurs étages, vous pouvez placer les points d'accès de façon décalée pour couvrir à la fois l'espace vertical et horizontal.
Sélection et Planification des Canaux pour les Bandes 2,4 GHz et 5 GHz
Par défaut, le canal préféré est paramétré sur Automatique. Dans ce mode, le point d'accès sélectionne automatiquement le canal silencieux présentant le moins d'interférences parmi les canaux disponibles de la bande sélectionnée. Vous pouvez spécifier les canaux spécifiques disponibles dans la liste de sélection Canaux Candidats. Meilleures Pratiques de Placement des Points d'Accès et de Plan des Canaux est également activée par défaut. Elle analyse le réseau à intervalles réguliers (toutes les 12 heures par défaut) afin de trouver le canal présentant le moins d'interférences.
Pour les déploiements complexes ou à haute densité, vous serez parfois amené à utiliser la sélection de canal manuelle de manière à minimiser les interférences et les conflits entre canaux et maximiser le débit.
Créez un plan des canaux afin que les AP adjacents n'utilisent pas les mêmes fréquences. Vous minimiserez ainsi les interférences dans le même canal, car les AP n'utilisent pas le même canal.
- Aux États-Unis et dans de nombreuses autres régions, pour la bande 5 GHz, il n'existe que 4 canaux de 40 MHz non chevauchants si vous n'utilisez pas les canaux DFS, ou 12 canaux non chevauchants si vous utilisez les canaux DFS.
- Il existe 2 canaux 80 MHz non chevauchants disponibles si vous n'utilisez pas les canaux DFS, ou 6 canaux non chevauchants si vous utilisez les canaux DFS.
- Dans la bande 2,4 GHz, seuls les canaux 1, 6 et 11 ne se chevauchent pas,
Même si les canaux DFS ne sont pas utilisés, les canaux 5 GHz sont beaucoup plus nombreux que les canaux 2,4 GHz. C'est pourquoi si les radios 5 GHz et 2,4 GHz sont actives sur tous les points d'accès d'un réseau conçu pour assurer une capacité élevée, il existe une forte probabilité que les points d'accès créent des interférences dans le même canal nuisibles dans la bande 2,4 GHz.
Il existe un autre facteur, à savoir que les fréquences 2,4 GHz offrent une plus grande portée de couverture que les fréquences 5 GHz. Afin de minimiser la quantité d'interférences dans le même canal auto-induites dans la bande 2,4 GHz, nous vous recommandons de désactiver les radios 2,4 GHz sur certains des points d'accès déployés.
Exemples de Plan des Canaux
Voici un exemple d'un plan des canaux 5 GHz destiné à une aile d'un bâtiment scolaire. Pour de meilleures performances, 12 points d'accès sont déployés pour augmenter la densité.
Voici un exemple d'un plan des canaux 2,4 GHz destiné à une aile d'un bâtiment scolaire. Les 3 canaux non chevauchants sont réutilisés dans toute l'aile sans interférence. Pour réduire les interférences dans le même canal, seuls 7 des 12 points d'accès possèdent leur radio 2,4 GHz activée.
