Aplica A: Puntos de Acceso administrados en WatchGuard Cloud (AP130, AP230W, AP330, AP332CR, AP430CR, AP432)
Algunos modelos de puntos de acceso cuentan con interfaces de red Ethernet adicionales para conectividad por cable, lo que permite conectar dispositivos adicionales. Para estos modelos de puntos de acceso, puede ver y configurar los ajustes de la interfaz de red del punto de acceso desde el widget de Ajustes de Red. También puede configurar los ajustes de interfaz de red para múltiples puntos de acceso en un Access Point Site.
Esta capacidad de configurar interfaces de red de punto de acceso requiere firmware del punto de acceso v2.4 o superior.
No puede configurar la interfaz LAN/Enlace de subida desde un Access Point Site. Si desactiva una interfaz en una configuración de Access Point Site, no podrá habilitar la interfaz a nivel del dispositivo.
Para monitorizar el estado de las interfaces de red, seleccione Monitorizar > Dispositivos > Estado en Vivo > Interfaces. Para más información, vaya a Monitorizar las Interfaces de Red de un Punto de Acceso.
Acerca de los Puertos LAN del Punto de Acceso
Los puertos LAN adicionales del dispositivo están destinados a conectar dispositivos y periféricos como teléfonos IP, cámaras, impresoras, computadoras con conexión por cable y dispositivos similares.
- Los puertos LAN están puenteados.
- Cualquier asignación de dirección IP proviene de la red del enlace de subida a la que está conectado el punto de acceso.
- Para cualquier asignación de VLAN etiquetada que configure en las interfaces, el tráfico de red solo se etiqueta al salir del punto de acceso hacia el dispositivo ascendente. El tráfico no está etiquetado internamente.
- Si los puertos LAN se asignan a una combinación de diferentes VLAN etiquetadas o configuradas como no etiquetadas, los clientes en diferentes puertos LAN y los clientes inalámbricos aún pueden conectarse entre sí según la configuración y las reglas del dispositivo ascendente, con la excepción de los clientes inalámbricos cuando el aislamiento de clientes está habilitado en un SSID.
- Si un SSID inalámbrico tiene un portal cautivo habilitado, los dispositivos conectados a los puertos LAN no reciben una dirección IP NAT del portal cautivo y no se conectan a través del portal. Los dispositivos conectados a los puertos LAN no pueden conectarse con los clientes inalámbricos del SSID.
- Si un SSID inalámbrico está configurado con una VPN del Punto de Acceso hacia un Firebox, los dispositivos conectados a los puertos LAN pueden conectarse a la red ascendente, pero no atraviesan la VPN y no pueden acceder a la red interna del Firebox.
- Si un SSID inalámbrico está configurado con Aplicación de Reglas de Acceso a la Red, los dispositivos conectados a los puertos LAN no requieren validación de Aplicación de Reglas de Acceso a la Red.
Para más información, vaya a Acerca de los puertos LAN de la Interfaz de Red AP230W en la Base de Consulta.
Configurar Interfaces de Red de un Punto de Acceso
Para configurar los ajustes de la interfaz de red para un punto de acceso con interfaces de red adicionales:
- Seleccione Configurar > Dispositivos.
- Seleccione un dispositivo de punto de acceso que tenga interfaces de red adicionales.
La configuración Ajustes de Red no aparece para los modelos de puntos de acceso que no tienen interfaces de red adicionales.
Para un sitio de punto de acceso, debe seleccionar el modelo del dispositivo específico que desea configurar de la lista desplegable Dispositivo.
- Seleccione Ajustes de Red.

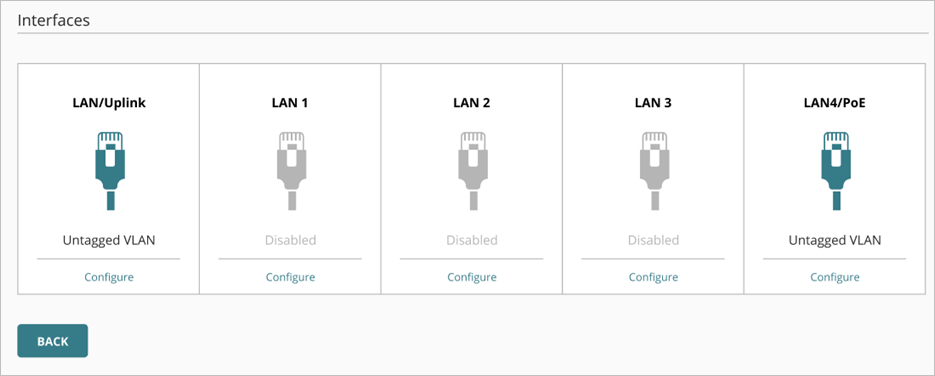

Se abre la página Ajustes de Red para el punto de acceso.
- Haga clic en Configurar para una interfaz de red específica a fin de configurar los ajustes de la interfaz.

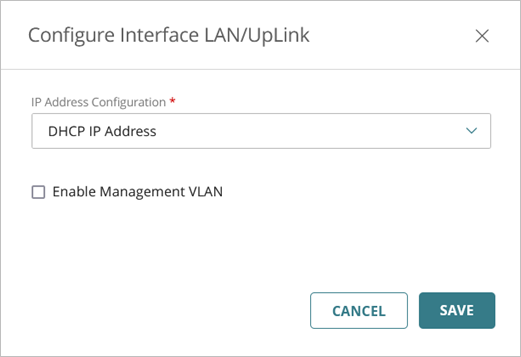

- Para la interfaz de red LAN/Enlace de subida que conecta el punto de acceso a su red cableada, configure estos ajustes:
No puede configurar los ajustes de LAN/Enlace de subida en un Access Point Site.
- Configuración de Dirección IP — En la lista desplegable, seleccione Dirección IP de DHCP para obtener una dirección IP automáticamente del DHCP o Dirección IP Estática para configurar manualmente una dirección IP.
No puede configurar una dirección IP estática en esta red: 169.254.0.0 255.255.0.0
- Habilitar VLAN de Administración — Seleccione esta opción si desea usar una VLAN para el tráfico de administración de la interfaz de red LAN/Enlace de subida. En el cuadro de texto ID de VLAN, configure el ID de VLAN para esta VLAN de Administración.
Si habilita el etiquetado VLAN, también debe habilitar VLAN en el conmutador de red, el Firebox u otro dispositivo de puerta de enlace al que se conecte el punto de acceso.
- Para las interfaces de red LAN donde conecta dispositivos adicionales, configure estos ajustes:
Nivel de Dispositivo

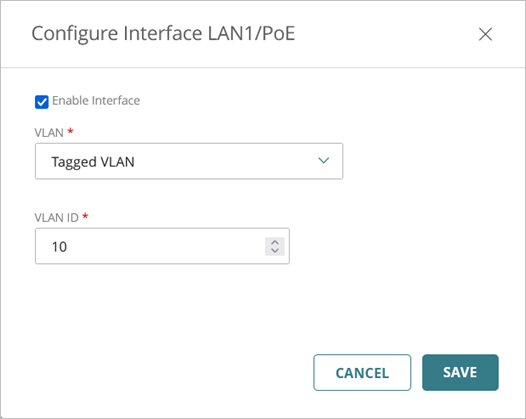

- Habilitar Interfaz — Marque la casilla de selección para habilitar la interfaz de red.

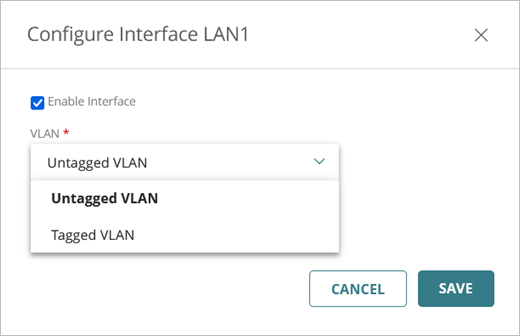

- VLAN — En la lista desplegable VLAN, seleccione si desea asignar una VLAN No Etiquetada o una VLAN Etiquetada.
- ID de VLAN — Si seleccionó VLAN Etiquetada, seleccione un ID de VLAN para esta interfaz de red.
El tráfico entre el punto de acceso y los dispositivos conectados a los puertos LAN no está etiquetado. El tráfico está etiquetado entre la interfaz LAN/Enlace de subida y la red ascendente. Si habilita el etiquetado VLAN, también debe habilitar VLAN en el conmutador de red, el Firebox u otro dispositivo de puerta de enlace al que se conecte el punto de acceso.
Configuración de un Access Point Site
De la lista desplegable, seleccione una de las siguientes opciones:
- Habilitado — Habilite la interfaz de red. Si la interfaz está habilitada en la configuración de Access Point Site, no puede deshabilitar la interfaz desde la configuración a nivel de dispositivo.
- VLAN — En la lista desplegable VLAN, seleccione si desea asignar una VLAN No Etiquetada o una VLAN Etiquetada.
- ID de VLAN — Si seleccionó VLAN Etiquetada, seleccione un ID de VLAN para esta interfaz de red.
- Deshabilitado — Deshabilite la interfaz de red. Si la interfaz está deshabilitada en la configuración de Access Point Site, no puede habilitar la interfaz desde la configuración a nivel de dispositivo.
- Usar configuración del dispositivo — La interfaz permanece sin ajustes en la configuración de Access Point Site. Esto le permite configurar la interfaz y asignar una VLAN no etiquetada o etiquetada en la configuración a nivel de dispositivo.
- Haga clic en Guardar.
- Implemente la configuración al punto de acceso.
