En Fireware v12.3 o superior, puede ver la información de diagnóstico de FireCluster en una ubicación centralizada. Esta información puede ayudarlo a monitorizar y resolver problemas de su FireCluster.
La página de diagnóstico de FireCluster solo está disponible en Fireware Web UI.
Ver la página de Diagnóstico de FireCluster
- Conéctese al clúster principal. ¡Consejo!
- Seleccione Estado del Sistema > FireCluster.
Aparece la página FireCluster.
La página de diagnóstico de FireCluster incluye estas secciones:
- Información General
- Diagnóstico
- Objeto del Archivo
- Historial de Eventos
- Informe del Estado de Eventos

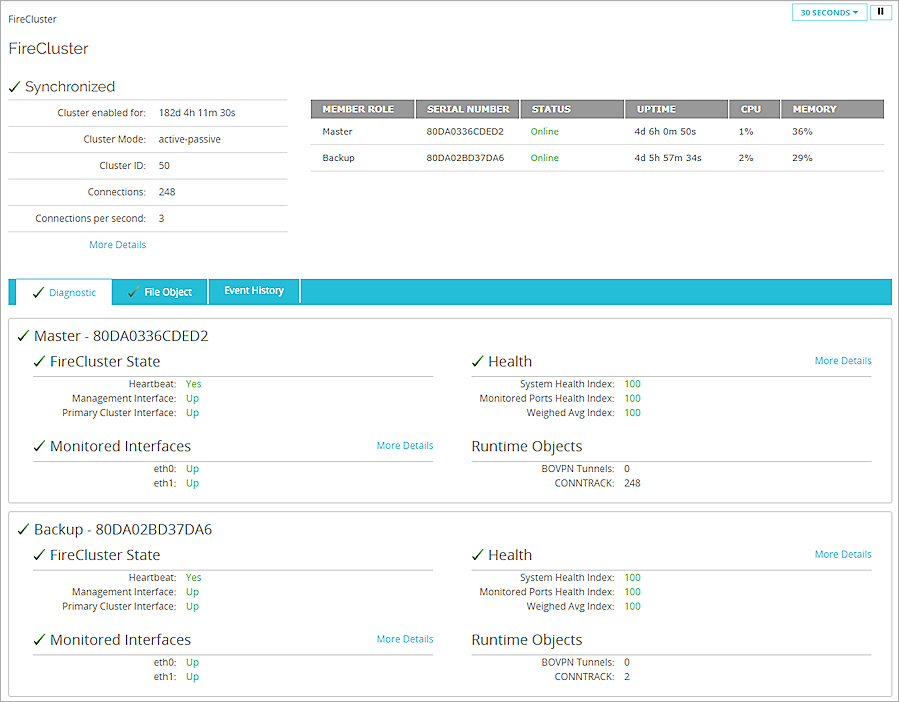

Información General
En la sección superior de la página, puede ver información sobre el clúster y los miembros del clúster. De forma predeterminada, esta información se actualiza cada 30 segundos. Para configurar un intervalo de actualización diferente, seleccione una de estas opciones desde la lista despegable Intervalo de Actualización:
- 5 segundos
- 10 segundos
- 30 segundos
- 60 segundos
- 2 minutos
- 5 minutos
Para pausar las actualizaciones automáticas de la página, haga clic en el botón Pausa
. Después de salir de la página de diagnóstico de FireCluster, el intervalo de actualización se restablece a 30 segundos.
En esta página, puede ver la información de este clúster:
- Estado de sincronización — Sincronizado significa que el clúster tiene dos miembros: un miembro con el rol de clúster principal y otro miembro con el rol de maestro de respaldo.
- Clúster habilitado para — El tiempo transcurrido desde la primera vez que habilitó el clúster.
- Modo Clúster — El tipo de configuración del clúster: activo/pasivo o activo/activo.
- ID del Clúster — Un valor numérico que identifica el clúster. La ID de Clúster se usa para calcular la dirección MAC virtual (VMAC). Para segmentos de red con múltiples clústers activos, las ID del Clúster se utilizan para identificar cada clúster.
- Conexiones — El número de conexiones de Firebox.
- Conexiones por segundo — Velocidad de Conexión.
También puede ver esta información para los miembros del clúster:
- Rol de Miembro — Principal o Respaldo.
- Número de serie — Número de serie del Firebox.
- Estado — Conectado o Desconectado.
- Tiempo de funcionamiento — Cuánto tiempo ha estado conectado el miembro desde la última vez que estuvo desconectado. Si un miembro está fuera de línea, el valor de tiempo de actividad es 0s.
- CPU — Porcentaje de recursos de CPU en uso.
- Memoria — Porcentaje de memoria en uso.
Para determinar rápidamente si las operaciones del clúster son normales, busque estos iconos codificados por colores en las pestañas y secciones:
— Una marca de verificación verde indica un funcionamiento normal.
— Una "x" roja indica un problema que requiere su atención.
Para ver un Informe del Estado de Eventos detallado para descargar, haga clic en Mas Detalles.
Diagnóstico
La pestaña Diagnóstico muestra más detalles sobre cada miembro del clúster:
- Pulsor — Si un miembro recibió un pulsor del otro miembro en los últimos 3 segundos. Ambos miembros se envían pulsores.
- Interfaz de Gestión e Interfaz de Clúster Primario — Si estas interfaces están activas.
- Interfaces Monitorizadas — Si las interfaces monitorizadas por FireCluster están activas. Esto incluye interfaces Externas, De Confianza, Opcionales, Personalizadas, Agregación de Enlaces y VLAN. Las interfaces virtuales de Módem y BOVPN no están incluidas. Para ver eventos relacionados con interfaces monitorizadas, haga clic en Más Detalles.
- Salud — Puntajes para el Índice de Salud del Sistema, Índice de Salud de Puertos Monitorizados e Índice de Promedio Ponderado. Para ver eventos relacionados con la salud del sistema, haga clic en Más Detalles.
- Objetos de Tiempo de Ejecución— Objetos en la memoria. El objeto de tiempo de ejecución CONNTRACK informa el número de conexiones de Firebox. En la sección Objetos de Tiempo de Ejecución, los Túneles BOVPN muestran la cantidad de túneles BOVPN activos.
Para más información sobre índices de salud, consulte Monitorizar salud de FireCluster.

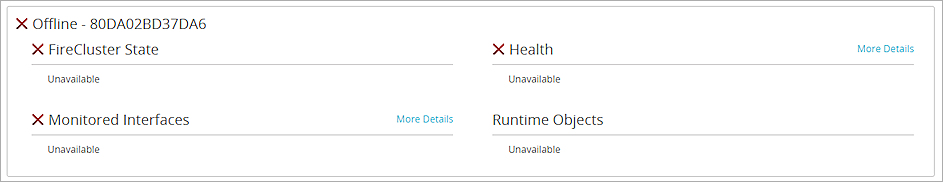

Si el maestro de respaldo está desconectado, los datos para ese miembro no están disponibles.
Objeto del Archivo
La página de Objeto de Archivo muestra si la información de configuración coincide con ambos miembros.
Si el miembro del clúster de respaldo está desconectado, los datos del objeto de archivo no están disponibles.

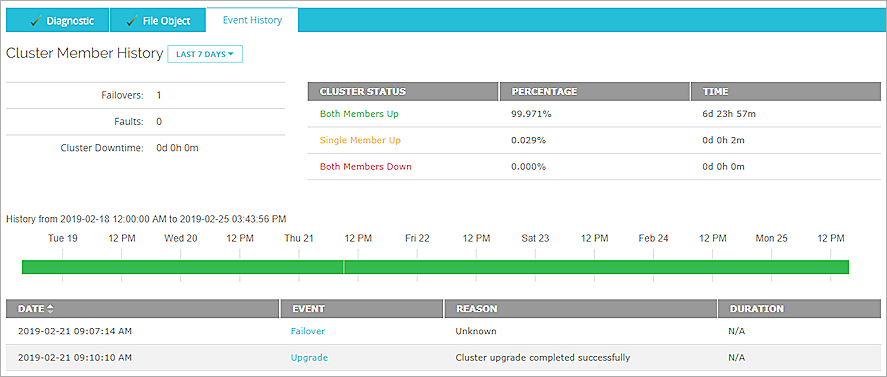

Historial de Eventos
La pestaña Historial de Eventos incluye información histórica sobre eventos de clúster. Para ver eventos y datos para un determinado intervalo de tiempo, seleccione una de estas opciones de la lista despegable Historial del Miembro del Clúster:
- Último día
- Últimos 7 días
- Últimos 14 días
- Últimos 30 días
- Últimos 3 meses
La lista despegable del rango de tiempo aplica a todos los eventos y datos en la pestaña Historial de Eventos. En esta pestaña, puede ver estos detalles para el rango de tiempo especificado:
- Conmutación por error — Cuántas veces un clúster principal falló en el maestro de respaldo.
- Fallas — Cuántos informes de fallas registró el Firebox.
- Tiempo de inactividad del clúster — Días, horas, y minutos que ambos miembros del clúster estuvieron inactivos.
- Porcentaje — Porcentaje de tiempo que ambos miembros estuvieron activos, ambos miembros estuvieron inactivos, o solo un miembro estuvo activo.
- Tiempo — Días, horas, y minutos que ambos miembros estuvieron activos, ambos miembros estuvieron inactivos, o solo un miembro estuvo activo.
Para ver más información sobre un evento, haga clic en el enlace de la columna Evento. Aparece un Informe del Estado de Eventos.
Después de salir de la página FireCluster Diagnostics, el rango de tiempo se restablece al valor predeterminado de los últimos 7 días.
Para obtener más información acerca de la conmutación por error de clúster, consulte Acerca de la Conmutación por Error de FireCluster.
Para obtener más información acerca de fallas, consulte Administrar Informes de Falla.

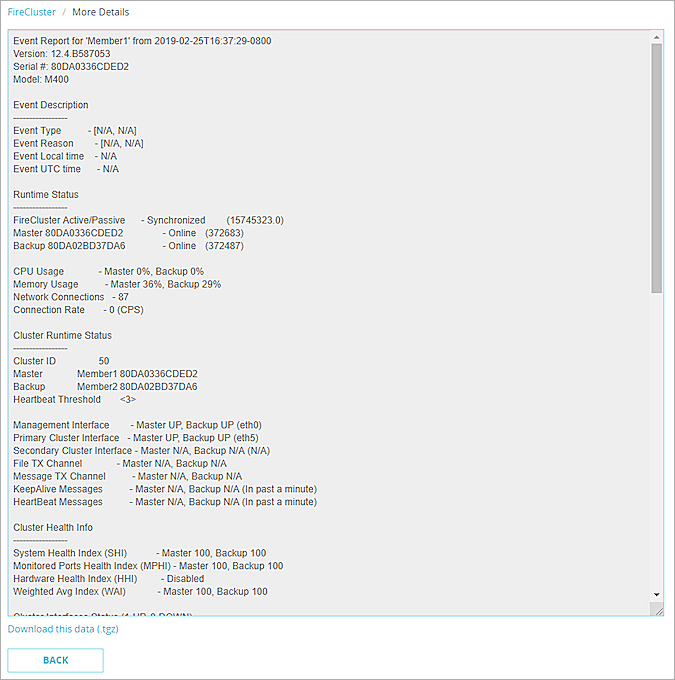

Informe del Estado de Eventos
El Informe del Estado de Eventos es un archivo de texto que incluye información detallada sobre su clúster.
El informe incluye esta información:
- Descripción del evento (tipo de evento, motivo, y hora)
- Estado de tiempo de ejecución (cuánto tiempo han estado sincronizados y activos los miembros)
- Información de salud del clúster (cuatro índices de salud)
- Estado de la interfaz (activa o inactiva)
- Estado de sincronización del clúster (ya sea configuración, contraseña, certificado, licencia y DHCP)
- Sincronización de la VPN
- Eventos de operación de clúster (lista de eventos de clúster con marcas de tiempo)
Puede descargar una versión XML del informe que se comprime como un archivo .GZ.
- En la sección superior de la página, haga clic en Más Detalles. O, desde la lista de eventos, haga clic en un evento.
Aparece el Informe del Estado de Eventos.
- Desplácese hasta la parte inferior de la página.
- Haga clic en Descargar esta información.
El archivo rawdata.gz se descarga a su computadora. - Use un programa de archivo de terceros para descomprimir el archivo.
- Para volver a la página de Diagnóstico de FireCluster, haga clic en Atrás.
